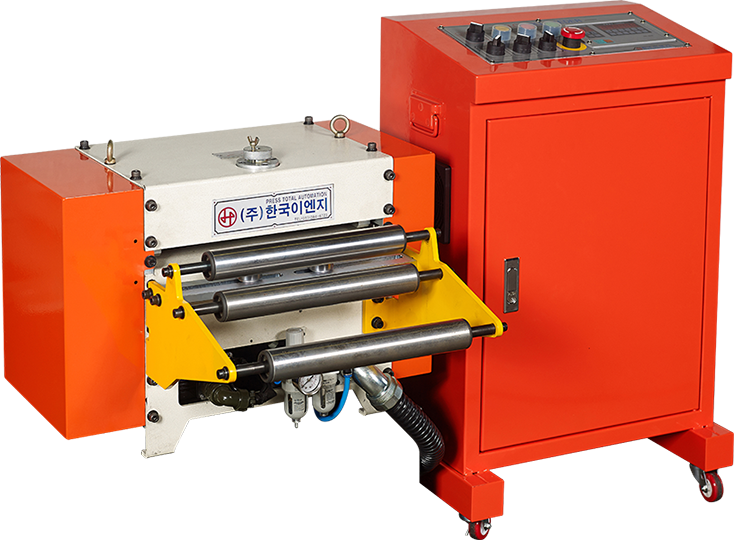

HKNRF-00 S Type

HKNRF-00 S Type

특징 및 장점 Characteristics & Advantages

국문

• 견고한 내구성 및 탁월한 고속 이송
• 간단한 조작방식 - 피딩거리 조절 간단
• AC 서보모터 사용으로 다른 장치와의 동기운전 가능
• 연결배선 로드화로 설치가 용이
• 상롤 죠인트 동력방식으로 롤개폐시 롤오차 최소화
• 롤 릴리스의 순발력이 탁월함
• 노이즈 현상 완전 제거
• 기타 검출장치 설치 용이

영문

• High durability and high speed transfer guaranteed
• Easy to manipulate - Manipulation easy to adjust the feeding distance
• Simultaneous operation with other devices available by the AC servomotor
• Easy to install by lotting out connection wires
• Minimizing the roll tolerance when opening or closing the roll through the upper roll joint system
• Excellence in quickness of the roll release
• Removing the noises completely
• Easy to install other detective devices

사양 Specifications

구분 / 기종 Item / Model	단위 Unit	HKNRF-125S	HKNRF-200S	HKNRF-250S	HKNRF-300S	HKNRF-400S	HKNRF-500S
재료폭 Material Width	㎜	125	200	250	300	400	500
재료두께 Material Thickness	㎜	0.15 ~ 1.6
두께×소재폭 Relationship Between Width & Thickness	T×W	0.8×125 1.6×50	0.8×200 1.6×100	0.8×250 1.6×100	0.8×300 1.6×200	0.8×400 1.6×250	0.8×500 1.6×300
이송량 Feeding Pitch	㎜	9999.99
이송속도 Top Speed	㎜	45
순발력 Releasing Speed	SPM	150 이하 (under 150)			130 이하 (under 130)
서보용량 Main Servo Motor	㎾	0.6 ~ 1.0			1.0
롤개폐방법 Releasing Method	-	AIR CYLINDER
사용전원 Power Supply	V	AC220V / 60HZ
사용공기압 Pneumatic Pressure	㎏/㎠	5.0
운전방식 Operating Mode	-	Press & Feeder Master, Digital S/W Set
옵션 Options	-	말단 검출장치 (Terminal Detectors) 2 Step Feed Control Unit Feed Rolls Covered with Urethane

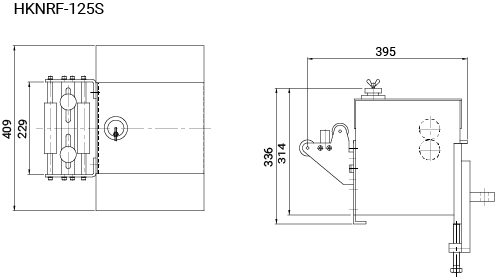

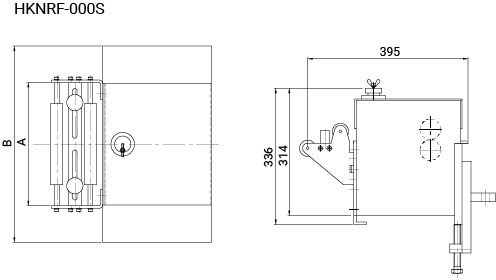

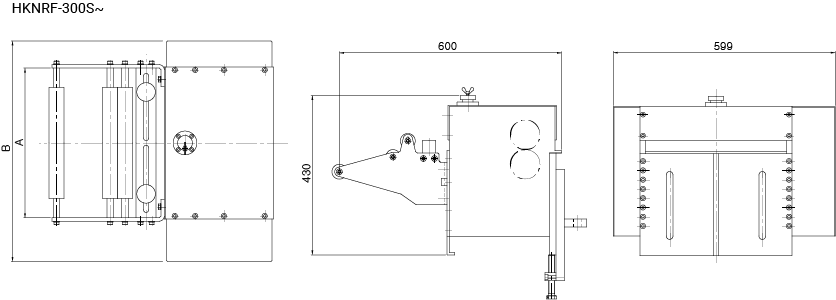

외형도 Outside view

Dimensions (mm)

	HKNRF-200S	HKNRF-250S	HKNRF-300S	HKNRF-350S	HKNRF-400S	HKNRF-500S
A	304	354	404	454	504	604
B	484	534	595	645	695	795
