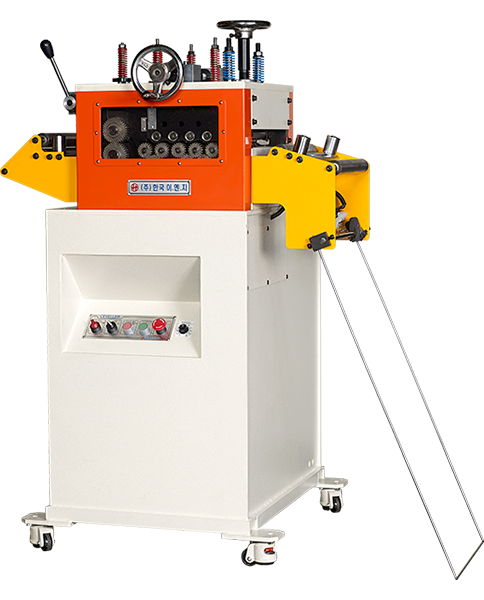

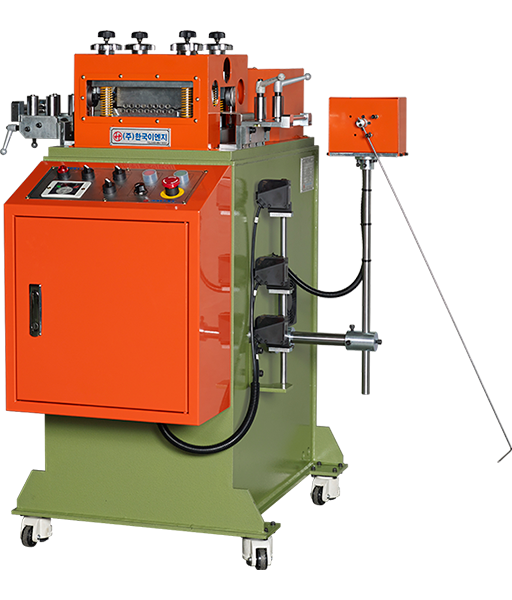

HKFL Type / HKL Type

HKFL Type / HKL Type

특징 및 장점 Characteristics & Advantages

국문

• 정밀 레벨링 기능
• 인버터 사용으로 속도 조절이 편리
• 4 Point 조절방식으로 재료 휨의 방향조절이 가능
• 유니버셜 조인트 동력방식으로 등력분포
• O.U밴딩 롤 삽입으로 소재 방향성 확보
• 백업롤 사용으로 롤 처짐 방지

영문

• Precision leveling function
• Easy to control speed by using an inverter
• Possible to control the bending direction of material through 4-point control system
• Isodiametric distribution through universal joint power system
• Ensuring the correct direction of material by inserting O.U bending roll
• Preventing roll drooping by using a back-up roll

사양 Specifications

구분 / 기종 Item / Model	단위 Unit	HKFL-1010	HKFL-1510	HKFL-2010
재료폭 Material Width	㎜	100	150	200
재료두께 Material Thickness	㎜	0.15~1.0
두께×소재폭 Relationship between Width × Thickness	T×W	0.5×100 1.0×30	0.3×150 1.0×30	0.3×200 1.0×50
이송속도 Top Speed	m/min	5~16
교정롤경 Straightening Roll Dia	㎜	Ø12~Ø16
교정롤수 Level Roll	ea	9/9
모터용량 Main Motor	kw	0.75~1.5
사용전원 Power Supply	V	AC 220V (380)
운전방식 Operating Mode	-	Dancing Bar
옵션 Options	-	상롤 개폐형 (Upper Roll Open)

구분 / 기종 Item / Model	단위 Unit	HKL-2016	HKL-3016	HKL-3032	HKL-5032	HKL-6032
재료폭 Material Width	㎜	200	300	300	500	600
재료두께 Material Thickness	㎜	0.3~1.6		0.5~3.2		1.2~3.2
두께×소재폭 Relationship between Width × Thickness	T×W	0.8×200 1.6×100	0.5×300 1.6×150	1.0×300 3.2×150	1.0×500 3.2×200	2.3×600 3.2×400
이송속도 Top Speed	m/min	5~12		5~10		3~8
교정롤경 Straightening Roll Dia	㎜	Ø40		Ø50
교정롤수 Level Roll	ea	5/5		4/4
모터용량 Main Motor	kw	0.75~1.5		2.2		3.75
사용전원 Power Supply	V	AC 220V (380)
운전방식 Operating Mode	-	Dancing Bar
옵션 Options	-	상롤 개폐형 (Upper Roll Open)
