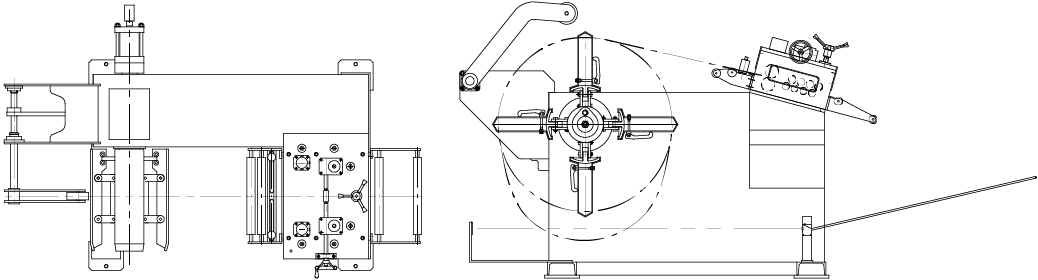

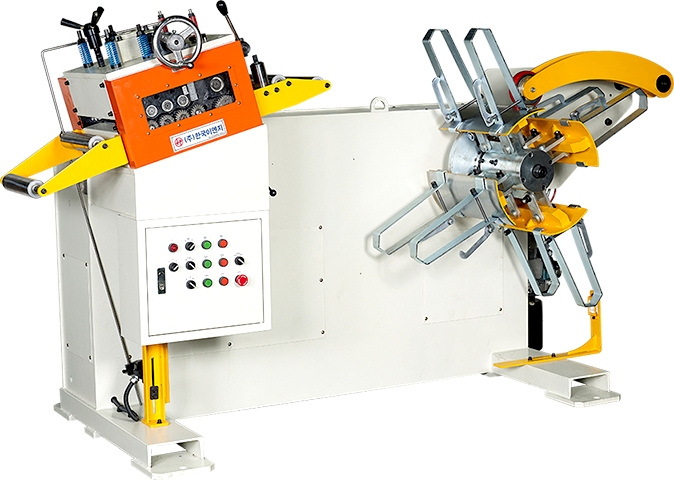

HKLU Type

특징 및 장점 Characteristics & Advantages

국문

언코일러 Loop 방식
- 레벨러 및 언코일러 단독 Loop 구동 (박판재 작업시 적립)
- 언코일러 무구동으로 레벨러 강제구동 (후판 및 중판재 작업시 적립)
레벨러와 언코일러 일체형으로 공간 절약
롤 압축량 조절로 교정방향을 조절
드럼 확축방식의 다양한 선택
핀치 압입의 스프링식 및 실린더 압입방식

영문

Uncoiler loop system
- A single loop driving with a leveler and an uncoiler (Suitable for treating thin plates)
- Forced operation of leveler through non operation of ulcoiler (Suitable for treating heavy or medium-heavy plates)
Saving space by integration leveler and uncoiler
Controlling correction direction by adjusting roll compression level
Various options available through drum enlarged or reduced method
Pinch pressure spring and cylinder pressure method

구분 / 기종 Item / Model	단위 Unit	HKLU-1516	HKLU-2016	HKLU-3016	HKLU-2032	HKLU-3032	HKLU-4032
재료폭 Material Width	㎜	150	200	300	200	300	400
재료두께 Material Thickness	㎜	0.5~1.6			0.8~3.2
이송속도 Top Speed	㎜	22
코일중량 Coil Weight	㎏	300~1000			500~2000
코일내경 Material Dia	㎜	400(508)			508
코일외경 Material Out Dia	㎜	1200			1200(1500)
드럼확축방식 Drum Expansion	-	수동 핸들식 Manual Operation			감속 핸들식 Reduction Operation
핀치압착 Pinch Roll Up/Down	-	캠 핸들 Cam Handle			에어 실린더 Air Cylinder
사용전원 Power Supply	V	AC 200V (380)
운전방식 Operating Mode	-	Uncoiler : Photo Sensor, Leveller : Dancing Bar
옵션 Options	-	인버터(Inverter), 행거덮판(Hanger Cover) 유압 확축식 (Possible to enlarge or reduce through hydraulic pressure)

구분 / 기종 Item / Model	단위 Unit	HKLU-5032	HKLU-6032	HKLU-3045	HKLU-4045
재료폭 Material Width	㎜	500	600	300	400
재료두께 Material Thickness	㎜	0.8~3.2		1.0~4.5
이송속도 Top Speed	㎜	22		16
코일중량 Coil Weight	㎏	2000~5000
코일내경 Material Dia	㎜	508
코일외경 Material Out Dia	㎜	1500
드럼확축방식 Drum Expansion	-	유압확축식 Possible to Enlarge or Reduce Through Hydraulic Pressure
핀치압착 Pinch Roll Up/Down	-	에어 실린더 Air Cylinder
사용전원 Power Supply	V	AC 200V (380)
운전방식 Operating Mode	-	Uncoiler : Photo Sensor, Leveller : Dancing Bar
옵션 Options	-	인버터(Inverter), 행거덮판(Hanger Cover)
