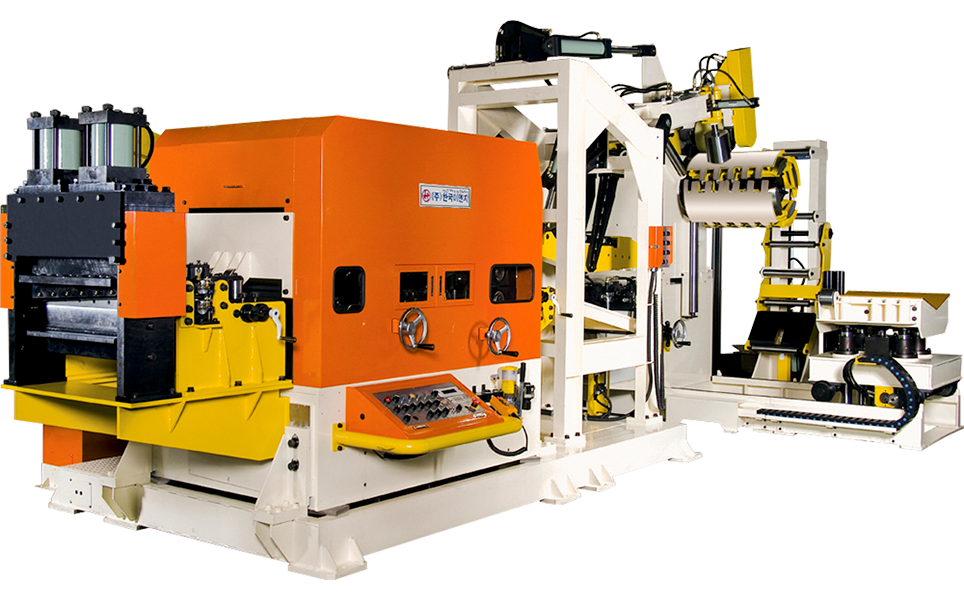

HKNLF-00 TH Type

HKNLF-00 TH Type

기계 구성도 Machine Composition

• End Shear (Option)
• Oiler (Option)
• NC Leveller Feeder
• Entry Guide
• Opener
• Drum Support (Option)
• Auto Uncoiler
• Coil Lift
• Loop Sensor
• Coil Car

코일 진입 Coil Insertion

국문

• 후판 코일의 원활한 진입을 위해 코일 리프터 및 코일 인서트 유니트로 안내하여 강제 진입시킨다.
• 코일 진입시까지 강력한 유압 작동으로 움직이므로 작업자가 별도의 수작업 없이 진입할 수 있다.

영문

• Heavy plate coil is forcibly inserted with the use of coil lift and coil insert unit in order to ensure its smooth advancement.
• A strong oil pressure is forced through before coil insertion is completed so that the operator doesn't have to manually insert the coil.

코일의 풀림 Coil Removal (Uncoil)

국문

• 언코일러 회전력과 오프너롤의 회전력이 차동됨으로 코일의 헝클림을 개선하였고, 회전 및 정지시 가감속 장치로 정숙하게 작동한다.
• 언코일러에 3개소 고정 코일 가이드 및 오프너롤의 댄싱가이드롤이 있어 코일의 외부 삐침을 방지한다.

영문

• The differentiation of the rotary power of uncoiler and opener roll makes the number of coil entanglements decrease and the machine operate silently as an accelerator, when rotating, or a speed reducer when stopping.
• The three point fixed coil guide built in the uncoiler and the dancing guide roll for the opener roll prevent the coil from being protruded or sticked out.

코일의 직진도 및 정확도 Coil Straightness and Precision

국문

• 후판소재의 상방향 휨을 고려하여 롤을 배치하였고, 좌우 기울기 조절로 소성변형에 의한 직진도를 높이고 핀치롤의 동력전달을 상롤 조인트 방식을 적용하여 상승시 롤의 회전을 방지하여 피딩 정확도를 높였다.

영문

• The roll was placed considering the upward bending of heavy plates and the adjustment of side inclination was made to enhance the straightness which may be influenced by plastic deformation.
  In addition, the feeding precision was improved by preventing the rotation of the roll, which can be acqured by applying upper roll joint system of the pinch roll.

외형도 Outside view

교정능력 Straightening Capacity

Model		HKNLF-500TH	HKNLF-600TH	HKNLF-700TH	HKNLF-800TH	HKNLF-900TH	HKNLF-1000TH
Thickness (㎜)	3.2	500	600	700	800	900	1000
	4.0
	4.5
	5.0
	6.0			600	700	700	700
	7.0		500	500	600	600	600
	8.0	400	450	400	500	500	500
	9.0	350	350	350	450	450	450
	10.0	250	250	250	350	350	350
	11.0	150	150	150	200	200	200

사양 Specifications

구분 / 기종 Item / Model	단위(Unit)	HKNLF-500TH	HKNLF-600TH	HKNLF-700TH	HKNLF-800TH	HKNLF-900TH	HKNLF-1000TH
재료폭 Material Width	㎜	500	600	700	800	900	1000
재료두께 Material Thickness	㎜	3.2 ~ 11
코일내경 Material Dia	㎜	508 (600)
코일외경 Material Out Dia	㎜	1,800
이송량 Feeding Pitch	㎜	9999.99
이송속도 Top Speed	㎜	16
재료중량 Coil Weight	㎏	7,000			10,000
드럼확축방식 Drum Expansion	-	유압 확축식 Possible to enlarge or reduce through hydraulic pressure
서보용량 Main Servo Motor	㎾	22			22 ~ 37
사용공기압 Pneumatic Pressure	㎏/㎠	5
운전방식 Operating Mode	-	Press & Feeder Master, Digital S/W Set
옵션 Options	-	Coil Car, End Shear, 오일도포장치(oil spraying device), 오일공급기(oil supplying device)
