HKNLF-00 M Type

HKNLF-00 M Type

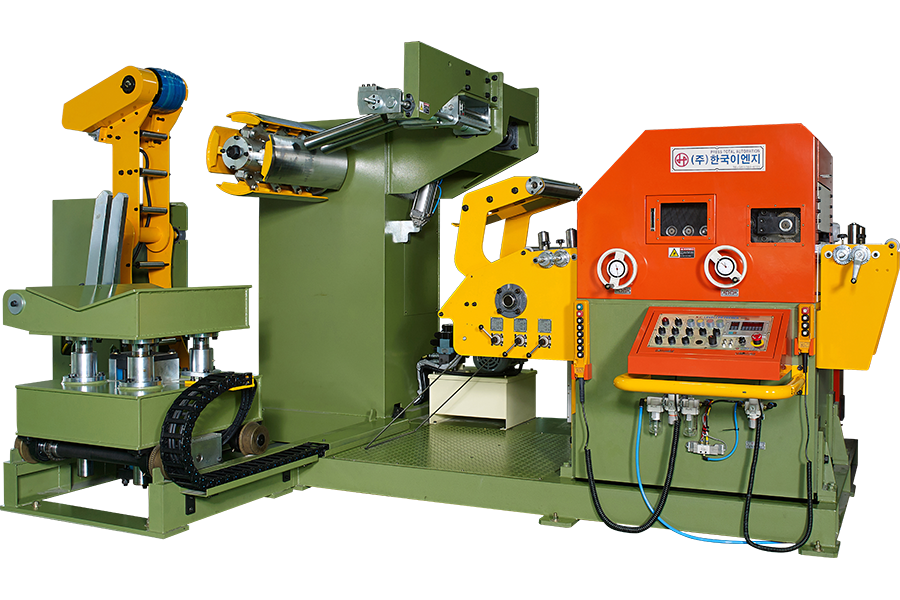

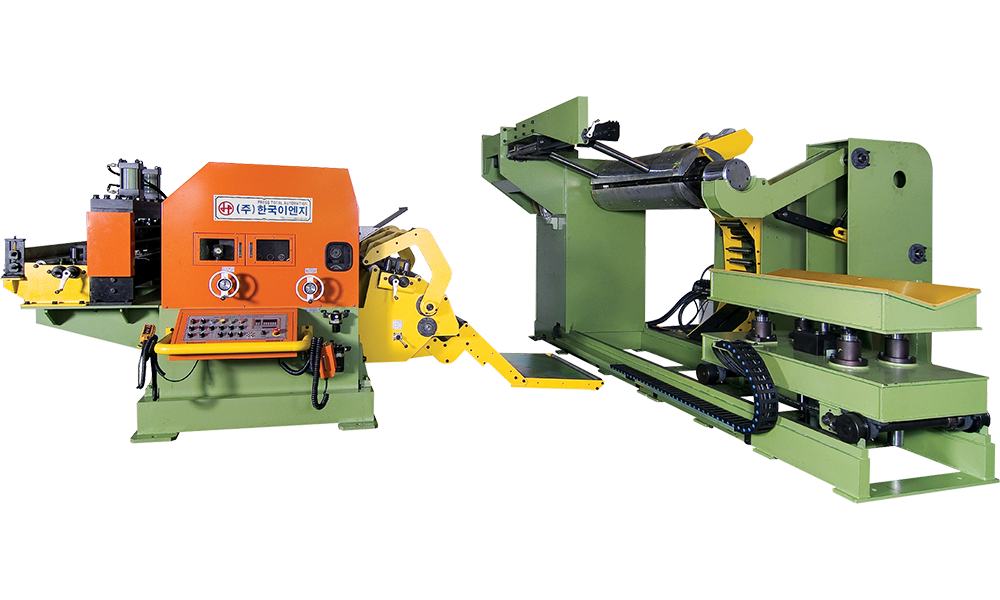

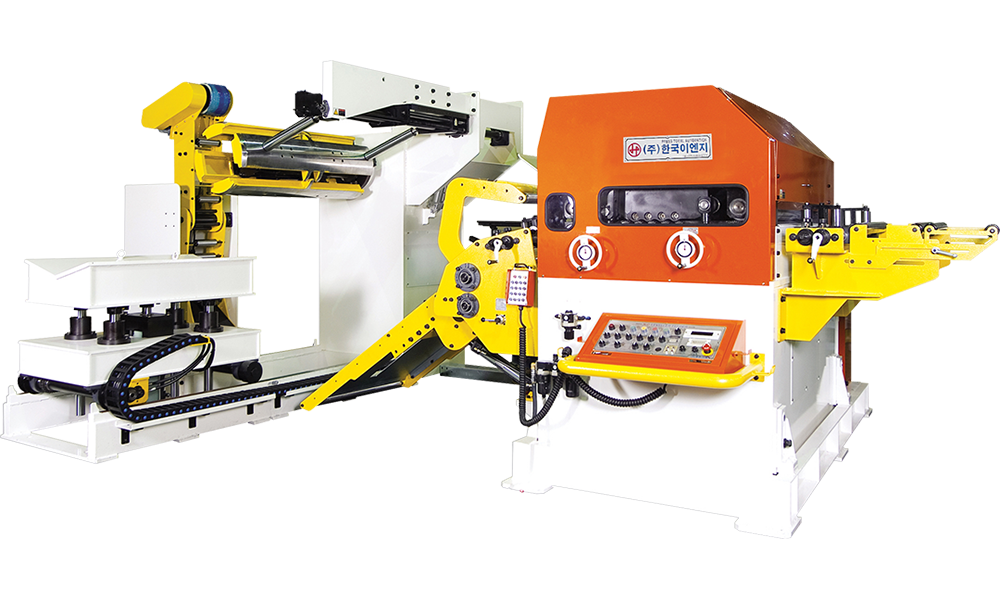

기계 구성도 Machine Composition

• End Shear (Option)
• Oiler (Option)
• NC Leveller Feeder
• Entry Guide
• Opener
• Drum Support (Option)
• Auto Uncoiler
• Coil Lift
• Loop Sensor
• Coil Car

특징 및 장점 Characteristics & Advantages

국문

• 중판 소재작업의 적합
• 다양한 기종선택
• 작업의 간편성과 무소음 중점
• 작업높이 조절이 용이
• 캠방식 및 링크방식의 릴리스 시스템
• 죠인트 사용으로 인한 정확한 피딩 및 릴리스 순발력 향상
• 메인조작반의 일체화
• 진입가이드롤 보강으로 직진성 향상
• 코일 관성 흡수능력의 우수
• AC 서보모터 선택으로 정밀도 유지 및 간단한 위치거리 설정

영문

• Suitability of treating medium heavy plate
• Various kinds of machines available
• Focusing on convenience and silence of the operation
• Improving the easiness of adjusting work height
• Applying cam and link type release system
• Realizing the accurate feeding and improving the quick release with the use of joints
• Integrating the main operational panel
• Enhancing the straightness by supplementing the insertion guide roll
• Reinforcing the inertial absorption power of coils
• Selection of the AC servomotor making it possible to maintain high precision and establish simple location and distance

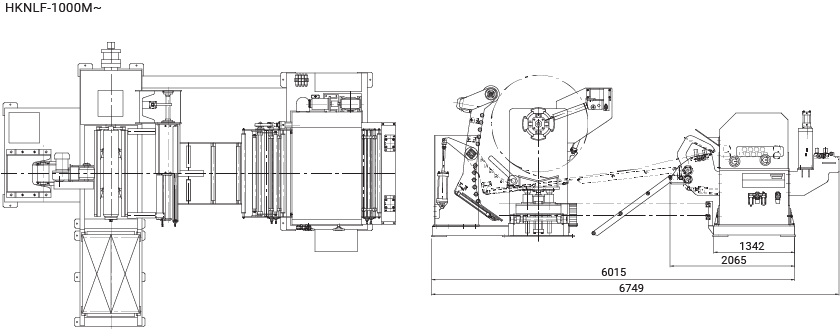

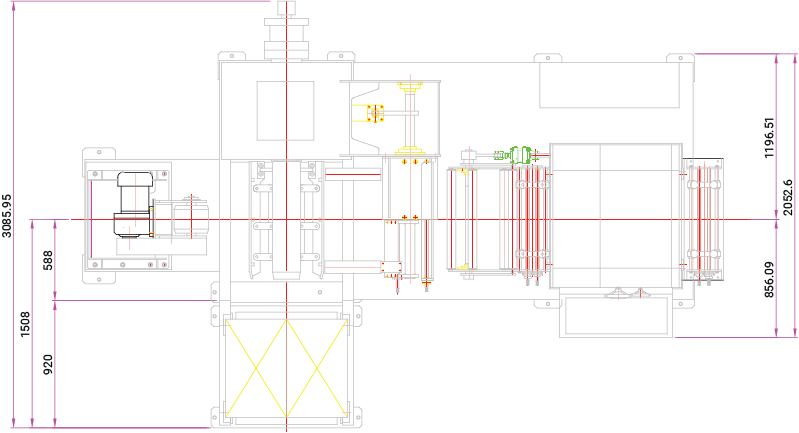

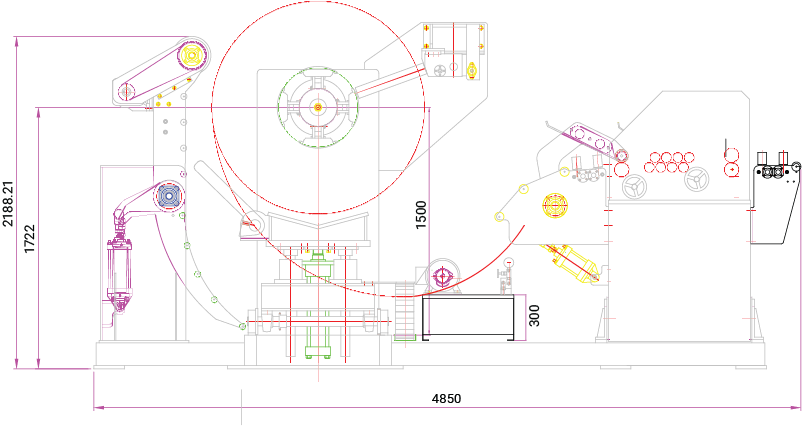

외형도 Outside view

교정능력 Straightening Capacity

Model		HKNLF-400M	HKNLF-500M	HKNLF-600M	HKNLF-700M	HKNLF-800M	HKNLF-1000M	HKNLF-1300M	HKNLF-1500M
Thickness (㎜)	0.8	400	500	600	700	800	1000	1300	1500
	1.0
	1.2					700
	1.6				600	600	800	900	1000
	2.3			500	500	500	700	800	800
	2.6		400	450	450	450	600	700	700
	3.2	350	350	400	400	400	500	600	600
	4.0	150	150	150	150	150	200	200	200

사양 Specifications

구분 / 기종 Item / Model	단위 Unit	HKNLF- 400M	HKNLF- 500M	HKNLF- 600M	HKNLF- 700M	HKNLF- 800M	HKNLF- 1000M	HKNLF- 1300M	HKNLF- 1500M
재료폭 Material Width	㎜	400	500	600	700	800	1000	1300	1500
재료두께 Material Thickness	㎜	0.8 ~ 3.2
코일내경 Material Dia	㎜	508
코일외경 Material Out Dia	㎜	1,500 (1,800)
이송량 Feeding Pitch	㎜	9999.99
이송속도 Top Speed	㎜	16
재료중량 Coil Weight	㎏	3,000 ~ 7,000					7,000 ~ 15,000
드럼확축방식 Drum Expansion	-	유압 확축식 Possible to enlarge or reduce through hydraulic pressure
교정방식	-	좌우 기울기식 Horizontally Inclining Operation
서보용량 Main Servo Motor	㎾	5.0 ~ 11.0
사용공기압 Pneumatic Pressure	㎏/㎠	5
운전방식 Operating Mode	-	Press & Feeder Master, Digital S/W Set
옵션 Options	-	Coil Car, End Shear, 오일도포장치(oil spraying device), 오일공급기(oil supplying device)

특수사양은 주문 제작 가능합니다.
